浏览器渲染 ​

整体渲染流程 ​

  • 解析HTML生成DOM树 ，HTML 解释器 将字符串 (标记节点)<div></div>转换为heap（堆）内存中的结构化对象（类似于JSON反序列化）
  • 解析CSS生成CSSOM规则树
  • 将DOM树与CSSOM规则树合并在一起生成渲染树
  • 遍历渲染树开始布局（layout），计算每个节点的位置大小信息
  • 将渲染树每个节点绘制（painting）到屏幕

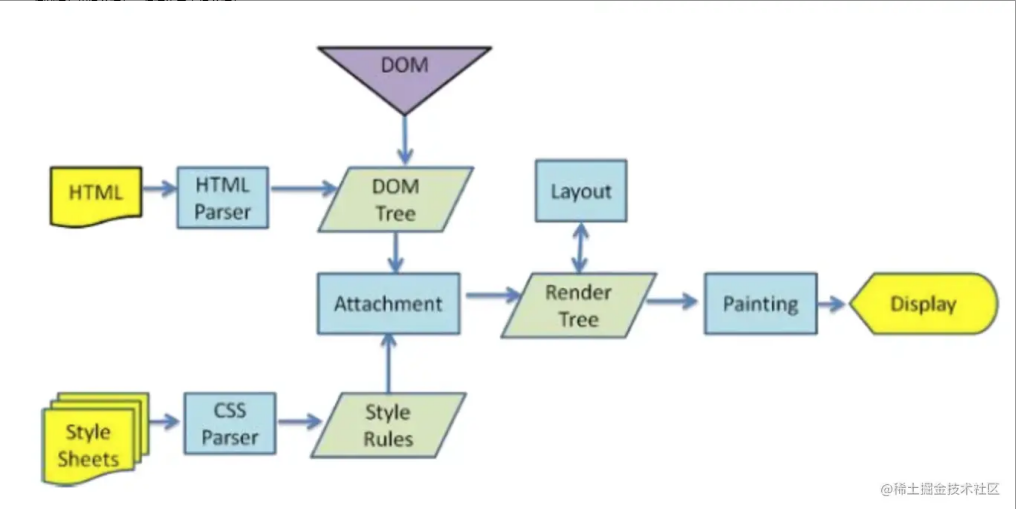

browser_render_1

js 改变页面 ​

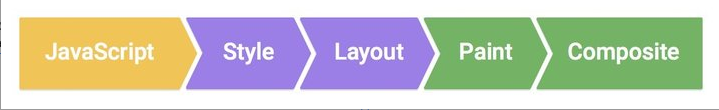

browser_render_2

  • javascript 做一个动画或者添加、移除DOM
  • style 计算样式，根据CSS选择器，对每一个DOM匹配对应CSS样式
  • layout 根据DOM CSS样式，计算每一个DOM最终在屏幕上显示大小和位置
  • paint 绘制，填充像素的过程，绘制文字、颜色、图像、边框、阴影，一个DOM元素所有的可视效果，绘制过程是在多个层上完成的
  • composite 渲染层合并，DOM元素绘制发生在多层，浏览器需要按照合理顺序合并成一个图层

渲染原理 ​

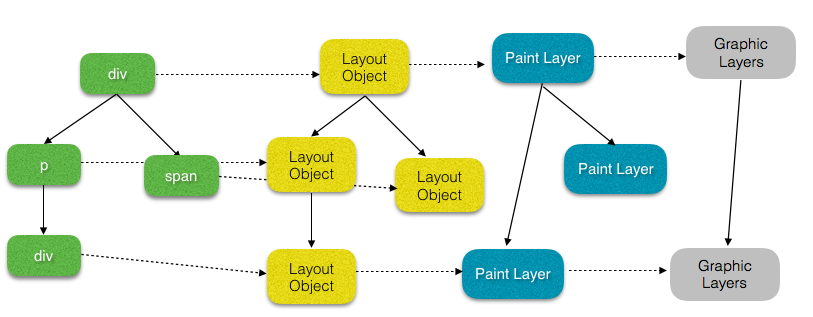

browser_render_3

Node ​

  • 在浏览器中，页面内容存储在由 Node 对象组成的 DOM 树
  • 每一个HTML element元素 都有一个Node对象与之对应
  • DOM树的根节点永远都是 Document Node
  • DOM树的每一个Node节点都有一个对应的 Layout Object

Layout Object ​

  • Layout Object（布局对象）通常是指在布局阶段生成的用于描述元素布局信息的对象，它包含了元素的位置、尺寸、边界框等属性
  • 拥有相同的坐标空间的 Layout Object 属于同一个渲染层（PaintLayer）

渲染层 PaintLayer ​

是浏览器中用于管理和绘制页面内容的基本单元。它是浏览器渲染引擎中的一个概念，用于描述页面上的可绘制区域以及与之相关的绘制属性和状态

渲染层分为 3 种分别是：

NormalPaintLayer ​

  • 根元素 HTML
  • 明确定位属性 （relative fixed sticky absolute）
  • 透明度 opacity < 1
  • CSS 滤镜 filter
  • CSS mix-blend-mode
  • transform 不为 none
  • ...

OverflowClipPaintLayer ​

  • overflow 不为 visible

NoPaintLayer ​

  • 不需要 paint （例如空div）

图形层 GraphicsLayers ​

是浏览器中用于管理和渲染图形元素的机制

某些特殊的渲染层被认为是合成层( Compositing Layers) ，合成层有用单独的 GraphicsLayer 而其他不是合成层的渲染层，则和其他第一个拥有 GraphicsLayer 渲染层共用一个

TIP

chrome 对 Blank 引擎某些实现进行修改， RenderObject => Layout Object RenderLayer => PaintLayer

渲染层提升成合成层 ​

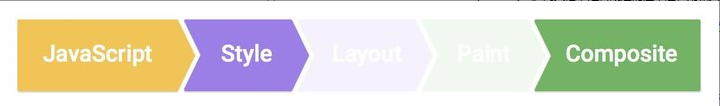

browser_render_4

  • 合成层 没有 layout 和 paint
  • 该渲染层必须是 SelfPaintingLayer，基本可认为是上文介绍的 NormalPaintLayer
  1. 直接原因
    • 硬件加速的 iframe 元素
    • video 元素
    • 覆盖在 video 元素上的视频控制栏
    • 3D 或者 硬件加速的 2D Canvas 元素
    • 有 3D transform
    • backface-visibility 为 hidden
    • 对 opacity、transform、fliter、backdropfilter 应用了 animation 或者 transition（需要是 active 的 animation 或者 transition，当 animation 或者 transition 效果未开始或结束后，提升合成层也会失效）
  2. overlap 重叠原因
    • 主要是指元素的 border box（content + padding + border） 和合成层的有重叠
  3. 后代元素原因
    • 有合成层后代同时本身有 transform、opactiy（小于 1）、mask、fliter、reflection 属性 demo

提升为合成层最好的方式 ​

  • will-change
  • transform 3D (遇到兼容问题使用)

提升为合成层优点 ​

  • 合成层的位图，交由GPU合成，比CPU处理快
  • 当需要repaint，只需要渲染本身，不影响其他层
  • transform 和 opacity效果，不会触发layout和 paint

合成层缺点 ​

  • 每一个合成层都需要上传GPU处理，消耗CPU到GPU带宽
  • 占用内存增大
